配电间应配置的安全用品：

安全警示标识、地面划线、火灾报警系统、灭火器（一般用CO2的，变压器处使用干粉的）、挡鼠板、绝缘垫、绝缘手套、绝缘靴、防护头盔、高低压摇表、验电器、绝缘拉杆等，其中后几项防护、安全用品一般可以集中配置在值班室内，由操作人员携带或穿戴前往配电室进行专业操作。劳安泰劳保用品清单明细表

用电安全自查基础要点

1.配电室门口应设醒目的“配电房”和“当心触电”标志；

2.配电房、电缆管道井内禁止设置办公、堆放杂物；

3.配电箱、开关箱内不得放置任何杂物；

4.配电箱应使用阻燃材质安装的屏护挡板；

5.配电箱周围1.2米范围内严禁杂物；

6.严禁私接乱接电源线或使用花线（单层绝缘线）；

7.电源插座、电源插头应按规定正确接线并连接地线。



































配电房安全检查要点

1.配电房门    2.警示标识    3.防火门开启方向   4.挡鼠板  5.通风口   6.电缆线沟    7.可燃物    8.绝缘胶垫  9.安全出口   10.防火分隔    11.防护用品     12.应急设施

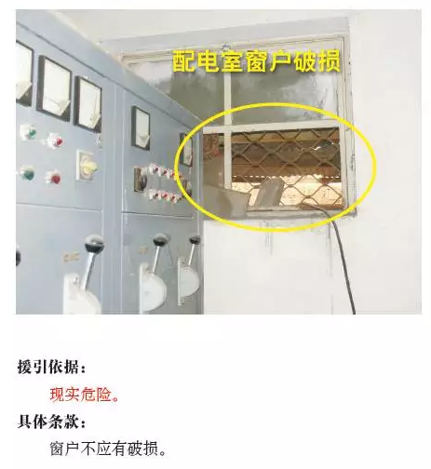

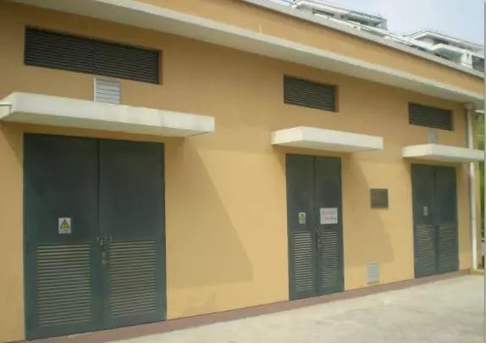

1.检查配电房门、窗是否关闭、密合。

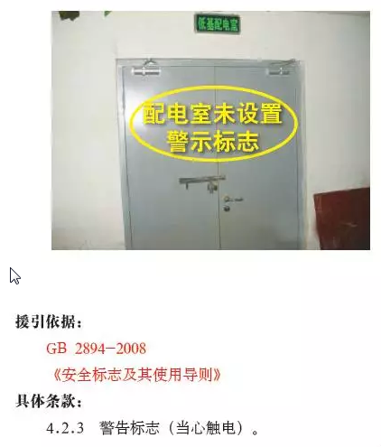

2.检查配电房是否在醒目位置悬挂了“高压危险、闲人免进”、“严禁烟火”等警示标识牌。

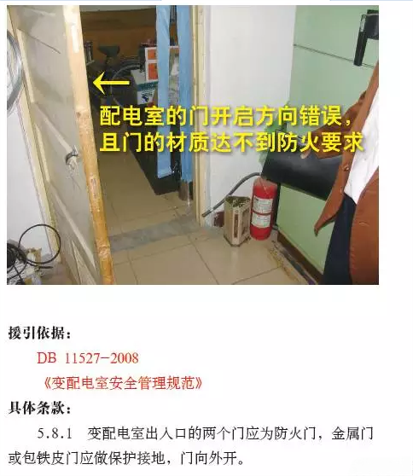

3.检查配电房的门是否为防火门并按规定向外开启。

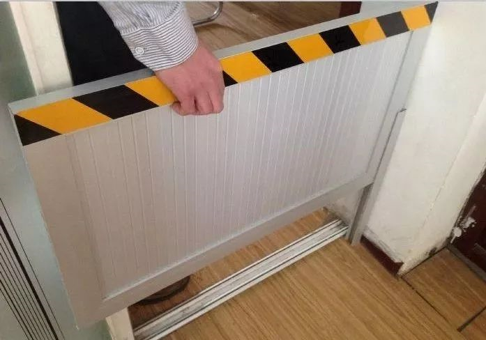

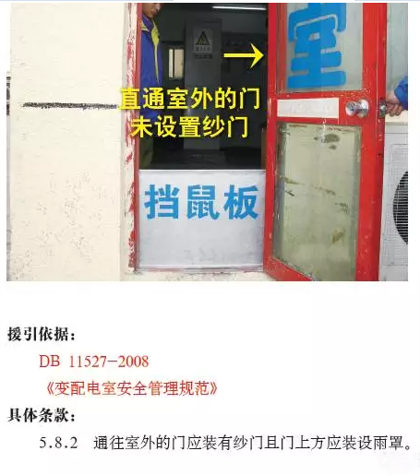

4.检查配电房、变（配）电室的出入口是否设置了高度不低于400mm的挡鼠板。

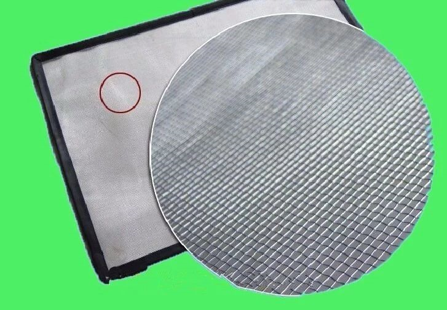

5.检查配电房与室外相通的洞、通风孔是否设置了防止鼠、蛇等小动物进入的防护措施（如采用金属网时，网格不得大于10㎜×10㎜）。

检查配电房室内电缆沟是否采取防水和排水措施。

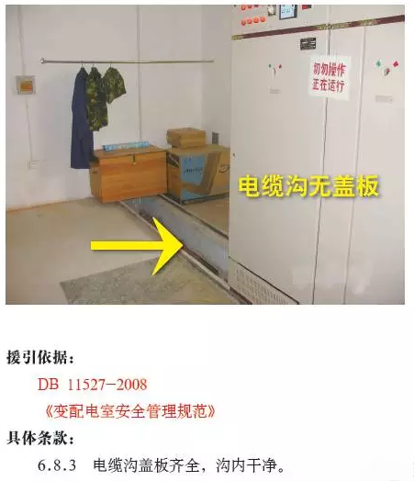

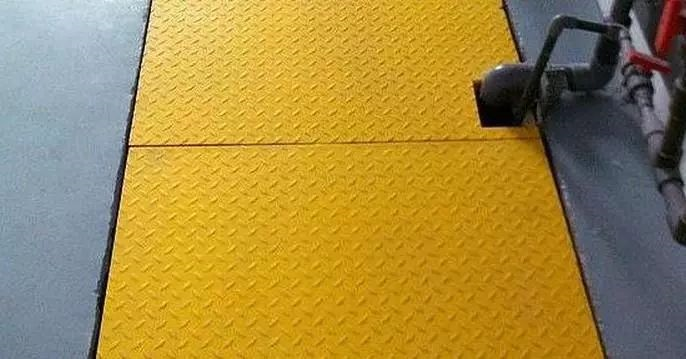

6.检查配电房内的电缆线是否放置在电缆沟内，并加设了防护盖板。

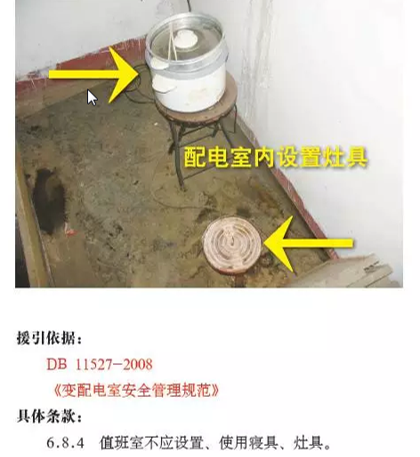

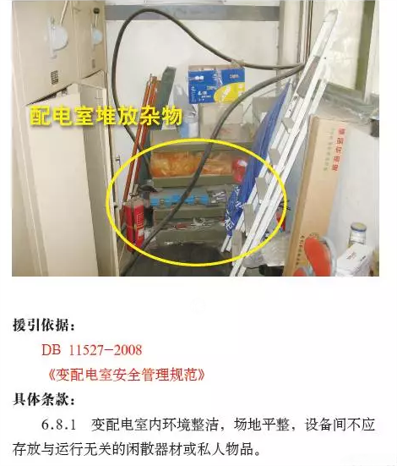

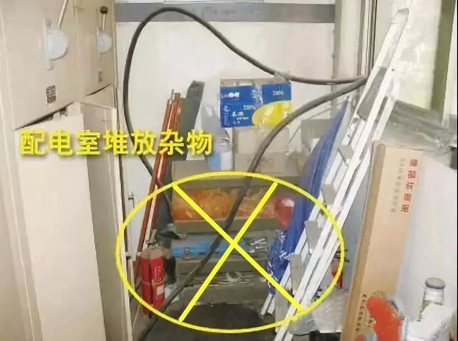

7.检查配电房内是否放置有可燃、易燃易爆物品和杂物，是否违规设置了维修等生产工作台。

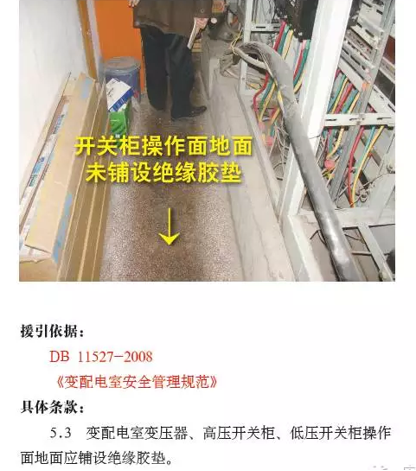

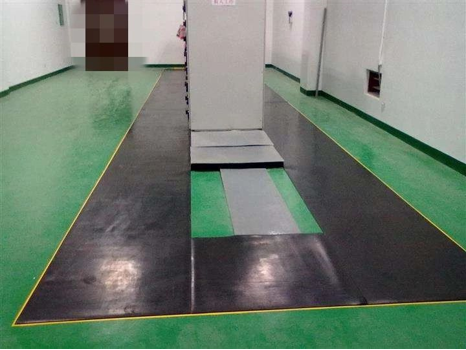

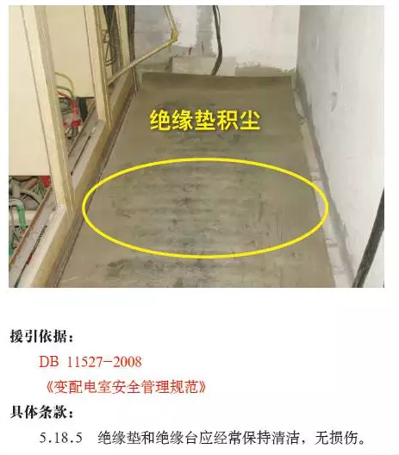

8.检查配电柜前、后地面是否铺设了绝缘胶垫，绝缘垫的长度应大于配电柜的宽度。































































9.配电房长度超过7m时，是否设置了两个出口，并分布在配电房的两端。



























































10.检查配电房和发电机房是否设置在了同一房间内，有无做有效的实体墙防火分隔。

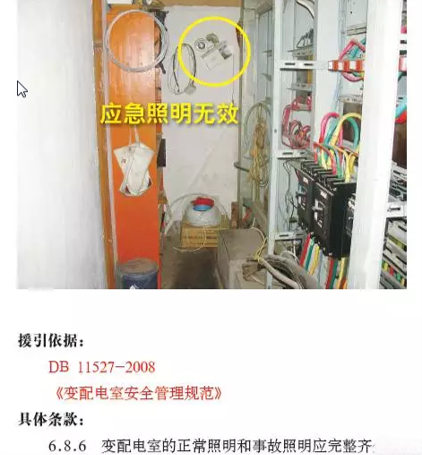

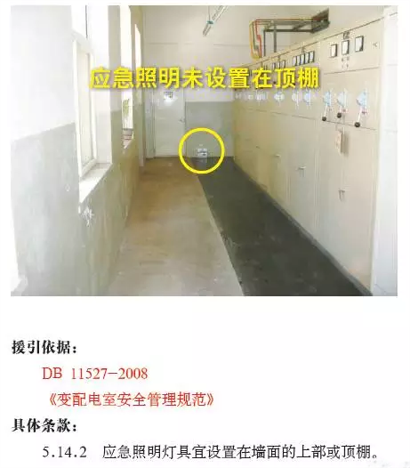

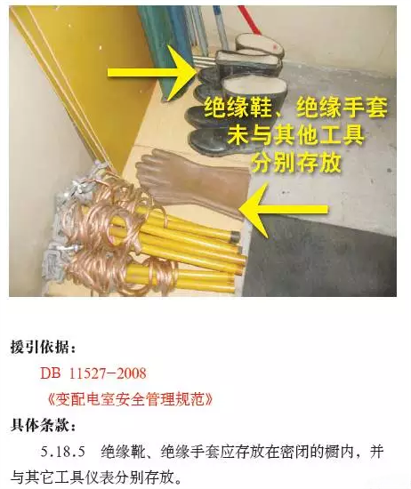

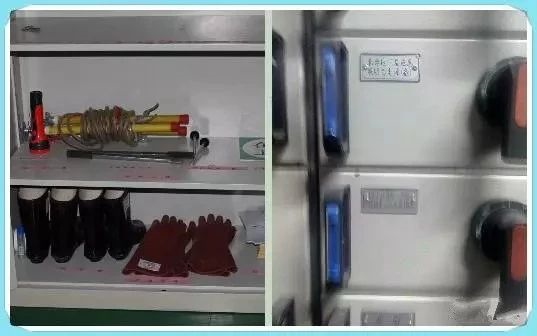

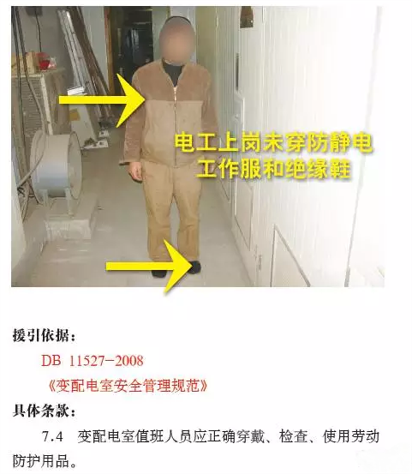

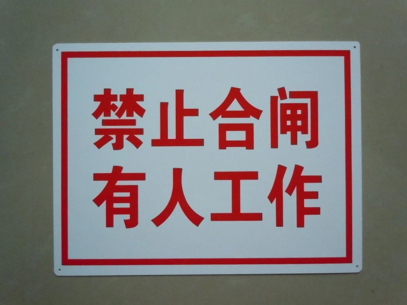

11.检查配电房是否配备了绝缘棒、绝缘手套、绝缘鞋等防护用品，以及是否配备了应急照明灯具和灭火器材、备有“禁止合闸，有人工作”的标识牌。

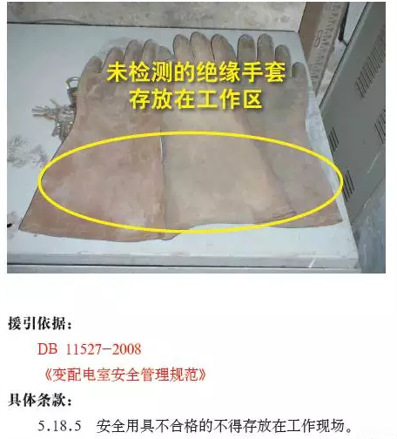

12.检查电气操作工具及防护用品是否完好可靠，有无定期检测记录和标识。

（1）电气绝缘安全用具中的绝缘拉杆、绝缘挡板、绝缘罩、绝缘夹钳的绝缘试验周期为每年一次；劳安泰劳保用品批发

（2）高压验电器、绝缘手套、绝缘靴、绝缘绳的绝缘试验周期为每半年一次。























































配电箱安全检查要点

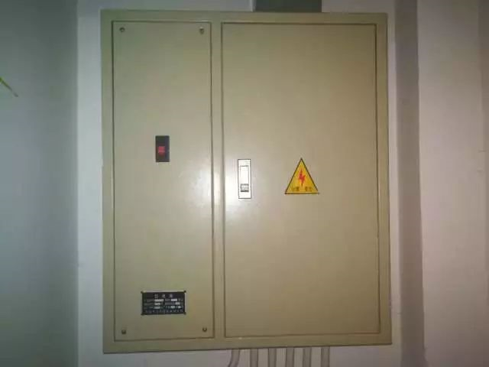

1.检查配电箱电箱底部离地面高度应为1.3-1.5米，门锁齐全门上有没有张贴“当心触电”安全警示标识

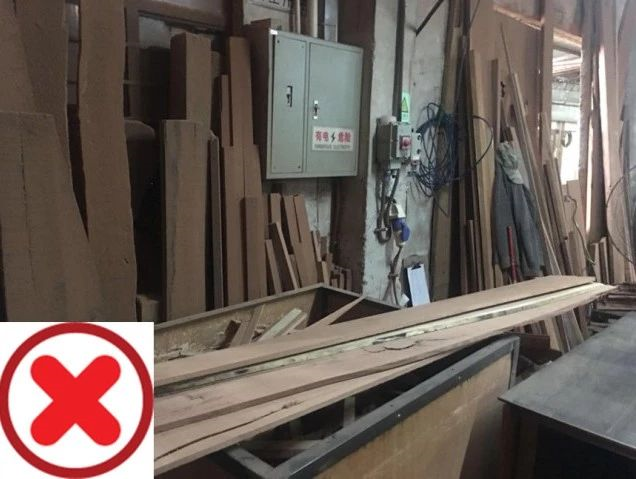

2.检查配电箱周围有没有留有足够的安全通道和工作空间，有没有堆放可燃、易燃易爆和腐蚀性物品。

































































3.检查配电箱进出线口是不是密封严密，缝隙是不是用防火胶泥、耐火隔板封堵。































































4.检查配电箱内零线和接地线有没有连接到专门的接线柱或接线铜排







































































5.检查配电箱内有没有使用阻燃材质安装的屏护挡板，打开配电箱时，应该只能看到电源开关，线路及接线点不能外漏。









































6.检查配电箱和开关箱内有没有放置杂物，电器元件是不是安装在了可燃的木板上。

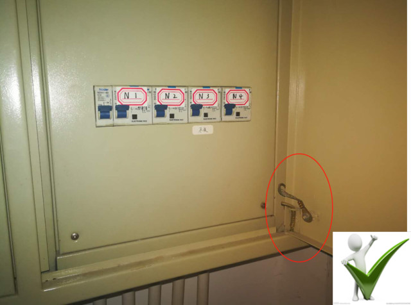

7.检查配电箱金属箱门与金属箱体有没有采用编织软铜线做接地及跨接，有没有采用焊接、压接、螺栓连接，绝不能缠绕或挂钩，防止故障时电箱外壳带电。

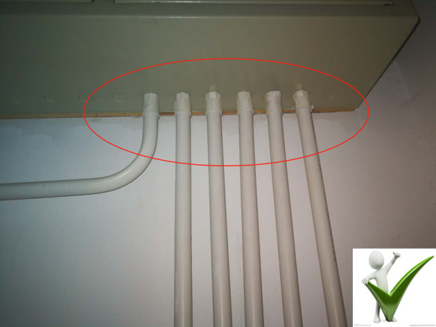

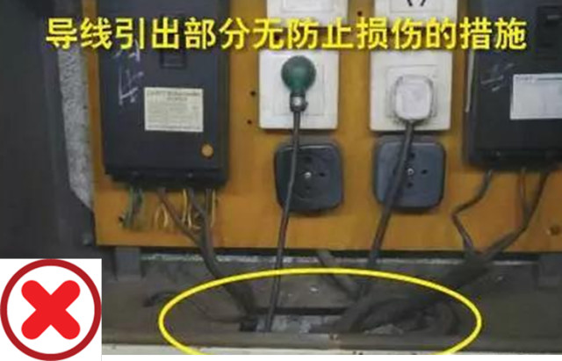

8.检查配电箱引出的进出导线的部位有没有设绝缘垫护或用导管引入50~80mm，防止电线绝缘层破损。























































9.检查配电箱内有没有超负载接电的情况，导线截面积相同情况下，同一端子上导线连接不能超过两根。

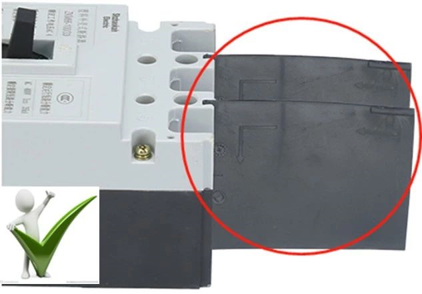

10.检查配电箱内相线连接端子之间有没有安装隔弧片，防止大电流断开的时候,引起弧光短路，同时也防止，金属异物进入造成相间短路。

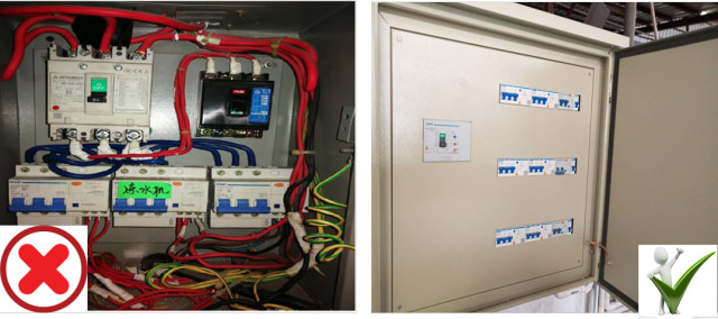

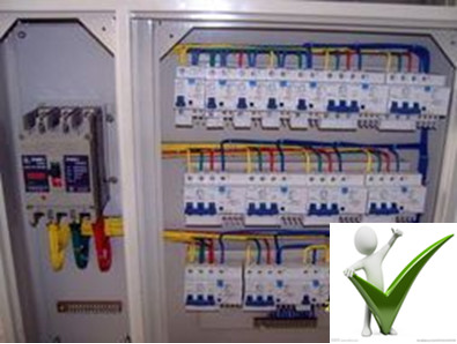

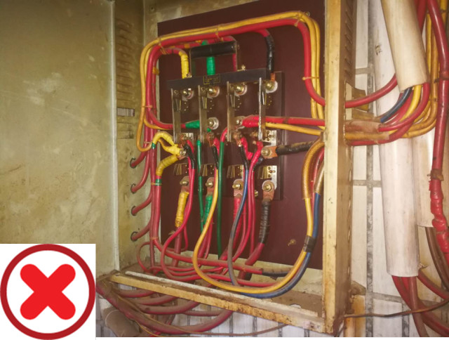

11.检查配电箱内配线是否整齐，是不是有绞线现象。

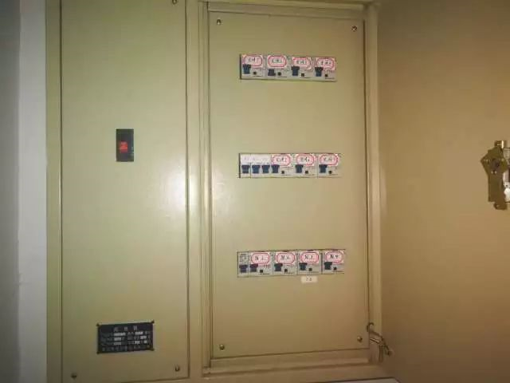

12.检查配电箱内控制回路的标识是不是齐全清晰































































13.检查配电箱内是不是还在使用安全性能极差的、已被淘汰的闸刀开关

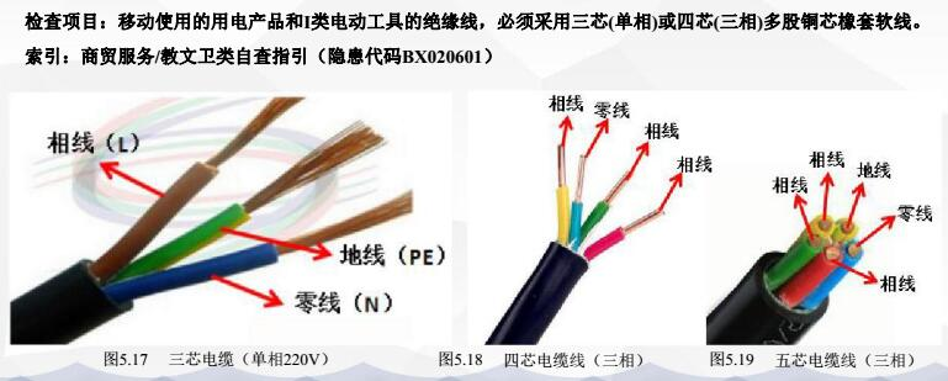

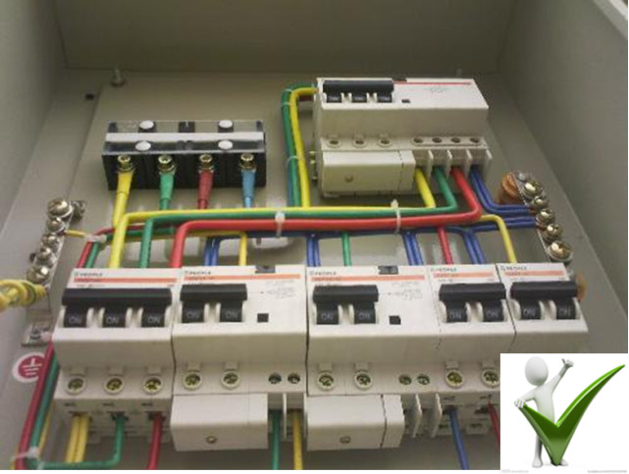

14.配电箱内导线颜色应按规定做明显区分，导线颜色按相线L1（A）、L2（B）、L3（C）的顺序，颜色应依次为黄、绿、红色，N线的颜色应为淡蓝色，

PE线的颜色应为绿黄双色。































































15.配电箱、开关箱是不是装设在干燥、通风及常温场所，如果仓库是丙类仓库。配电箱、开关箱不宜安装在室内，

木粉尘场所应安装在非防爆分区外的上风方向，防止配电箱、开关箱积尘而留下隐患。

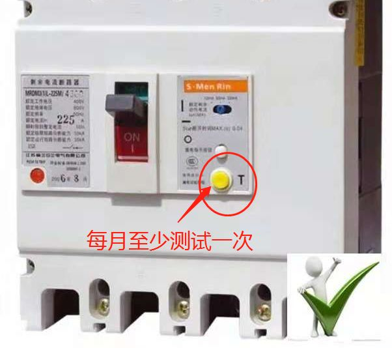

16.检查楼层总开关配电箱有没有安装二级漏电断路保护器，是不是与末端漏电保护开关动作时间、电流相匹配。车间、仓库及各区域分电箱总开关要安装二级漏电断路保护器（额定漏电动作电流≤100mA，

额定漏电动作时间宜选用≤0.2S，延时型），要与设备末端漏电保护开关动作时间、剩余动作电流相匹配

（额定漏电动作电流≤30mA，额定漏电动作时间宜选用≤0.1S，一般型，无延时）

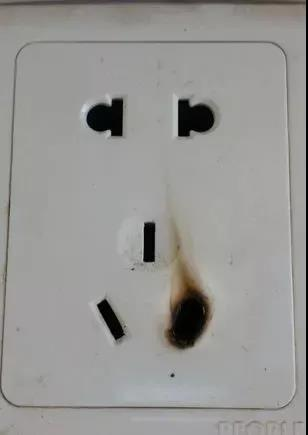

17.检查车间和仓库里的插座有没有变黑，如果变黑同时具备了“起火”和“触电”双重危险，很多火灾都是因为这个引起的。那么，插座为什么会变黑呢？

一是插座本身就属于劣质产品，铜片薄，电阻很大；二是由于接触不良、电阻增大，导致温度急剧上升，出现氧化而发黑；

三是用电功率过大超负荷用电。一旦发现插座变黑，必须马上更换











































































































配电室常见隐患图解

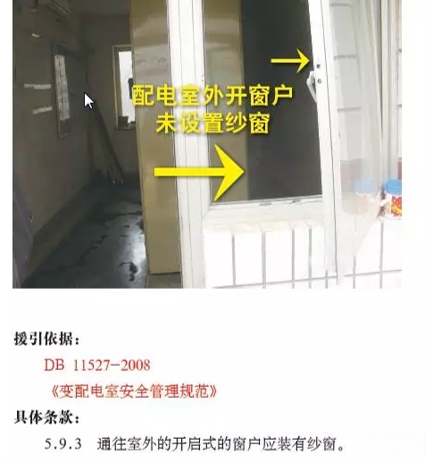

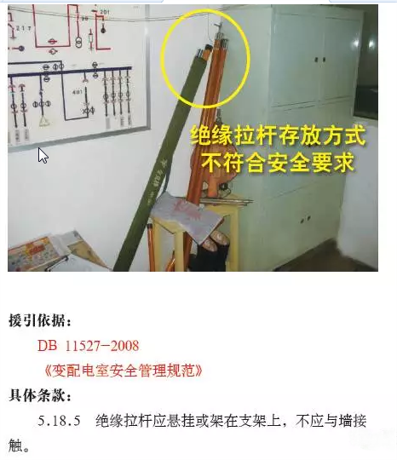

隐患一







隐患二





隐患三







隐患四



隐患五

隐患六

隐患七



隐患八

隐患九



隐患十



隐患十一

隐患十二



隐患十三



隐患十四





隐患十五





隐患十六





隐患十七





隐患十八





隐患十九





隐患二十

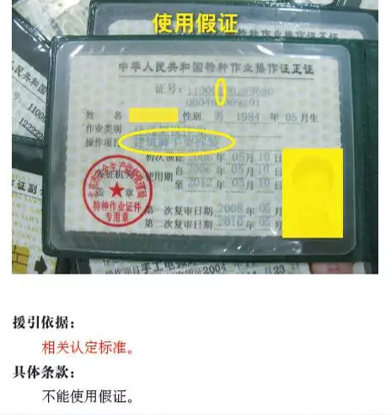

证件过期



隐患二十

一





隐患二十

二





隐患二十

三
